P18.XYZ三維XYZ軸壓電掃描臺，內置高性能壓電陶瓷作為驅動元件，采用SGS傳感器閉環，實現精密高速定位運動，產品結構緊湊，易于集成，具有較高的重復定位精度和動態定位性能。 特性 • 三維XYZ向運動，zui大行程280μm/軸 • zui大承載1kg • 通孔尺寸：Ø35mm • 閉環重復定位精度高 • 響應速度快 外觀形狀 | 產品運動示意圖 | 臺體采用放大機構設計，運動行程范圍大 |
|
|
|
大位移、大承載、高剛、高頻響 | 頻率負載曲線 | 應用實例-納米光刻 | P18系列壓電掃描臺內置高可靠性壓電陶瓷驅動，P18.XYZ200可以實現zui大280μm的掃描范圍，運動直線性好，可選擇閉環版本獲得優異的線性度與重復定位精度。 P18.XYZ200采用*的結構設計，具有大剛度、大出力、大承載等特點，zui大承載達1kg，XYZ軸空載諧振頻率分別可達300Hz、200Hz、120Hz，配套芯明天大功率控制器響應時間zui高可達5ms，是精密加工、半導體制造、掃描顯微等應用。 |

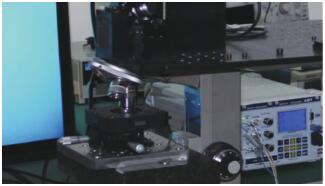

| 在納米光刻實驗中需要對鏡片進行高速微納米級的精密移動，從而優化鏡片讀取的信息。芯明天P18.XY300以其大位移、高精度、高穩定性等優點應用于納米光刻實驗。
|
平穩和精確的掃描圓形驅動 | 精準圓形驅動控制，可以通過精切定位XY平臺的每一軸，采用正弦波90°相差輸入，也可以通過PID修正位移進行調整，根據頻率幅值以及負載使得驅動控制平穩精確。 |
|
應用 • 圖像處理與穩定 • 精密定位 • 掃描顯微 • 干涉/計量 • 半導體測量 • 表面檢測 • 光學計量 • 光學顯微成像 • SPM掃描顯微鏡 • 掩模/晶圓定位 • 生物技術 • 表面結構分析 P18全系列產品 P18系列壓電掃描臺包括X/XY/XYZ三種結構形式，可以滿足1~3維大行程掃描或定位的應用需求。
|
|
|
|
| P18.X一維 280μm運動范圍 | P18.X一維 370μm運動范圍 | P18.X一維 740μm運動范圍 | P18.X一維 1.11mm運動范圍 | P18.XY二維 280μm/軸運動范圍 |
|
| | | | P18.XY二維 370μm/軸運動范圍 | P18.XYZ三維 280μm/軸運動范圍 | |
|
